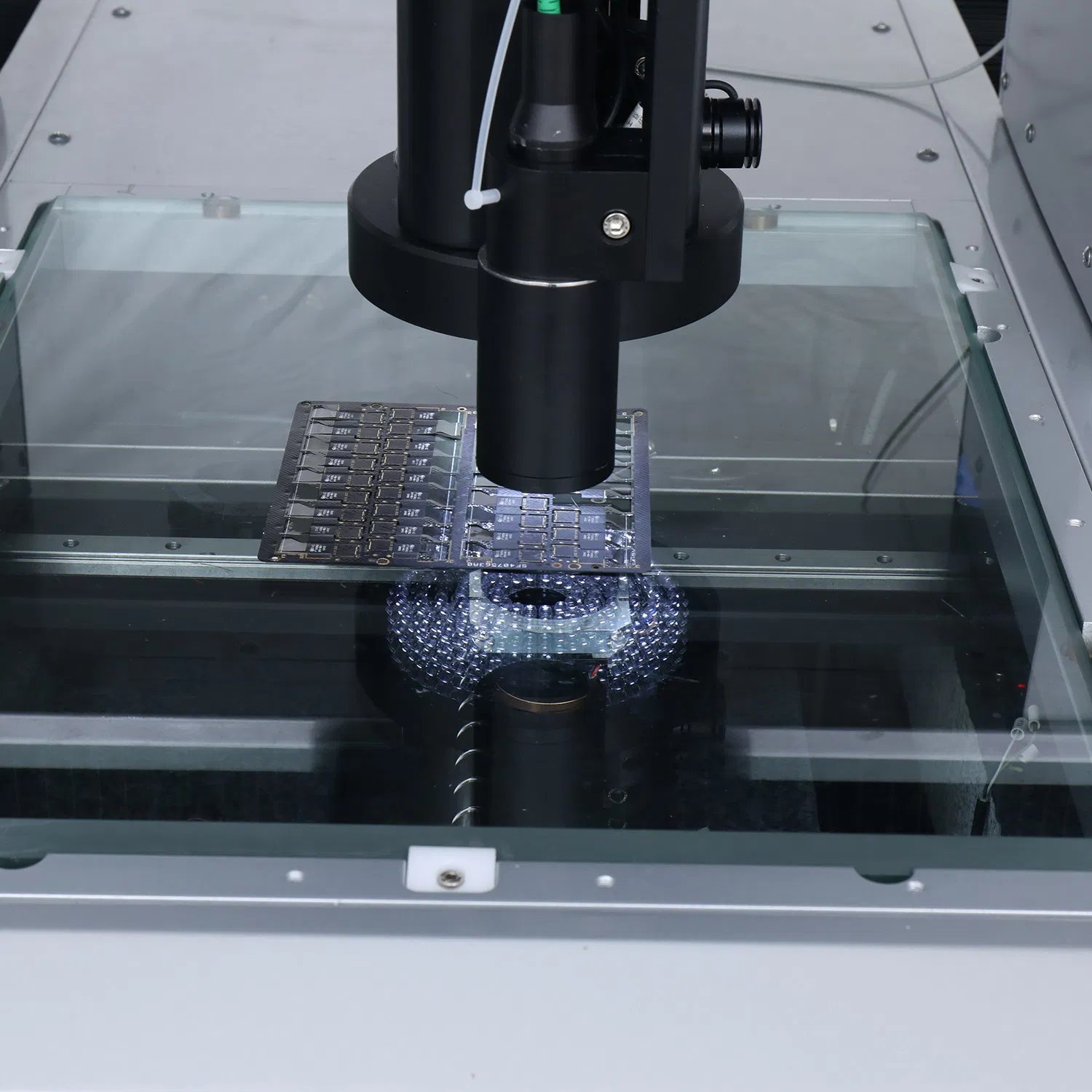

Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes
Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes
Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes
Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes
Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes
1 / 5
Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes
Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes
Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes
Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes
Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes

Solução de Medição de Visão Qvs para Eletrônicos – Inspeção de PCB e Microcomponentes

Costumização: Disponível
Serviço pós-venda: life-long maintenance service
Garantia: 1 ano
Enviar consulta

Descrição do produto

Visão Geral do Produto

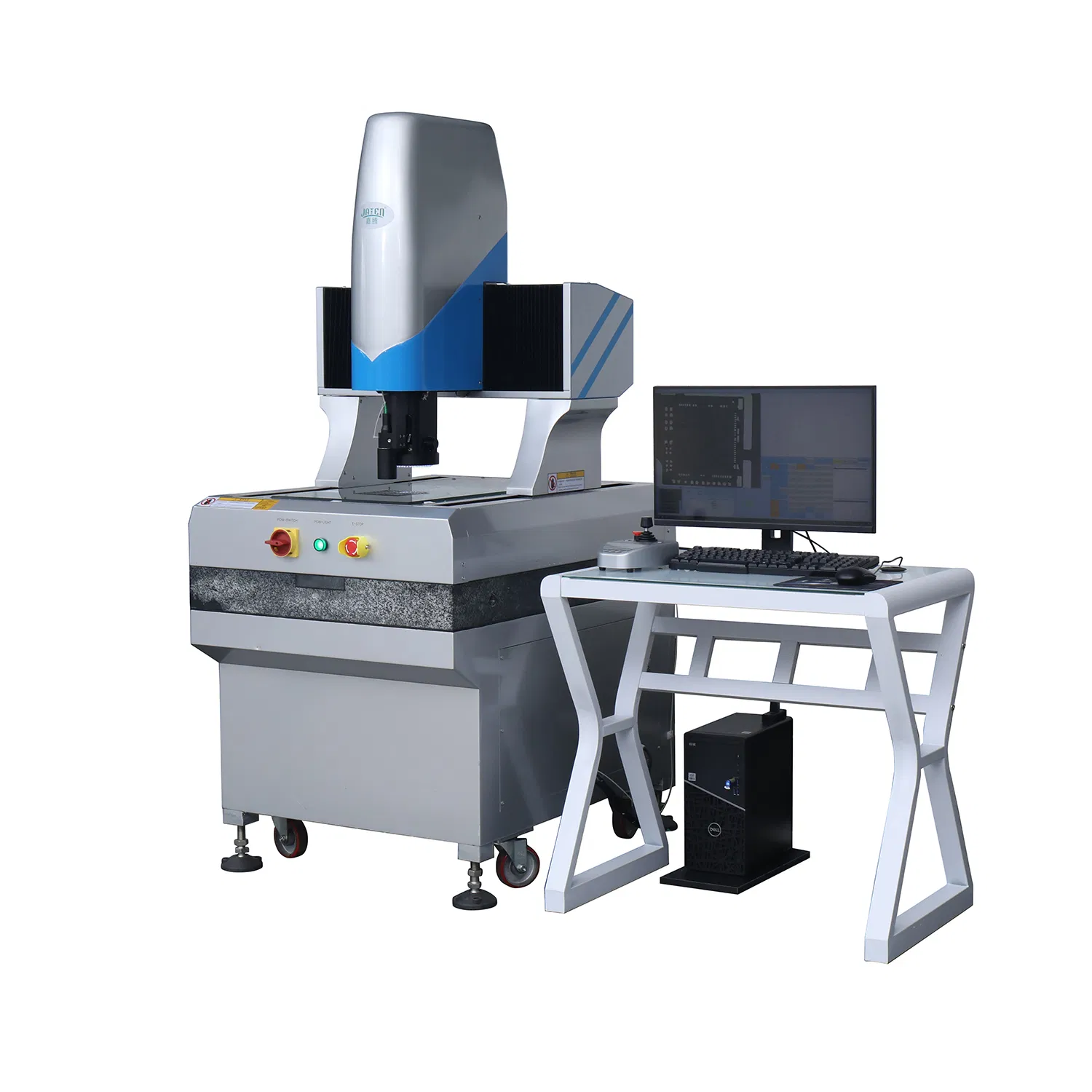

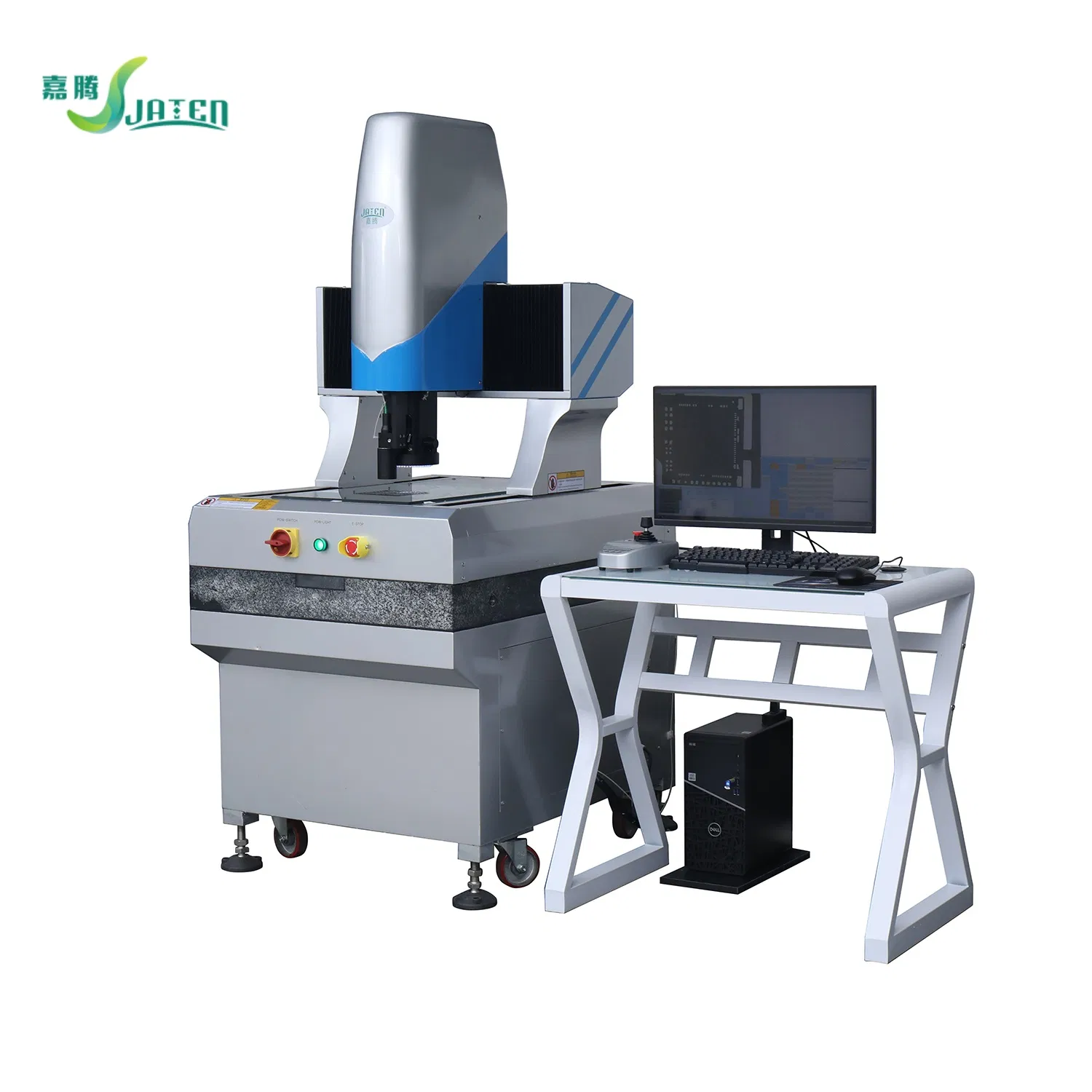

Máquina de Medição por Vídeo CNC JTD-QVS3020 - Precisão Horizontal

Modelo:JTD-QVS3020CNC
Tipo:Sistema de medição de vídeo 2.5D
Operação:CNC Automático
Material:Mármore de alta estabilidade
Carga Máxima:35 kg
Campo de Trabalho:X300*Y200*Z200mm
Câmera:Sony Color CCD / HIKVISION
Certificação:ISO9001 / CE

Características e Vantagens

  • Estabilidade Superior: Base e vigas em mármore de alta precisão para garantir rigidez e estabilidade térmica.
  • Arquitetura Gantry: Design de mesa fixa que permite maiores velocidades de deslocamento sem comprometer a precisão da medição.
  • Componentes de Alta Precisão: Fusos de esferas de retificação e guias lineares THK (Japão) com servomotores Matsushita.
  • Óptica Avançada: Escala óptica American GSI com resolução de 0.5μm e sistema de zoom automático programável.

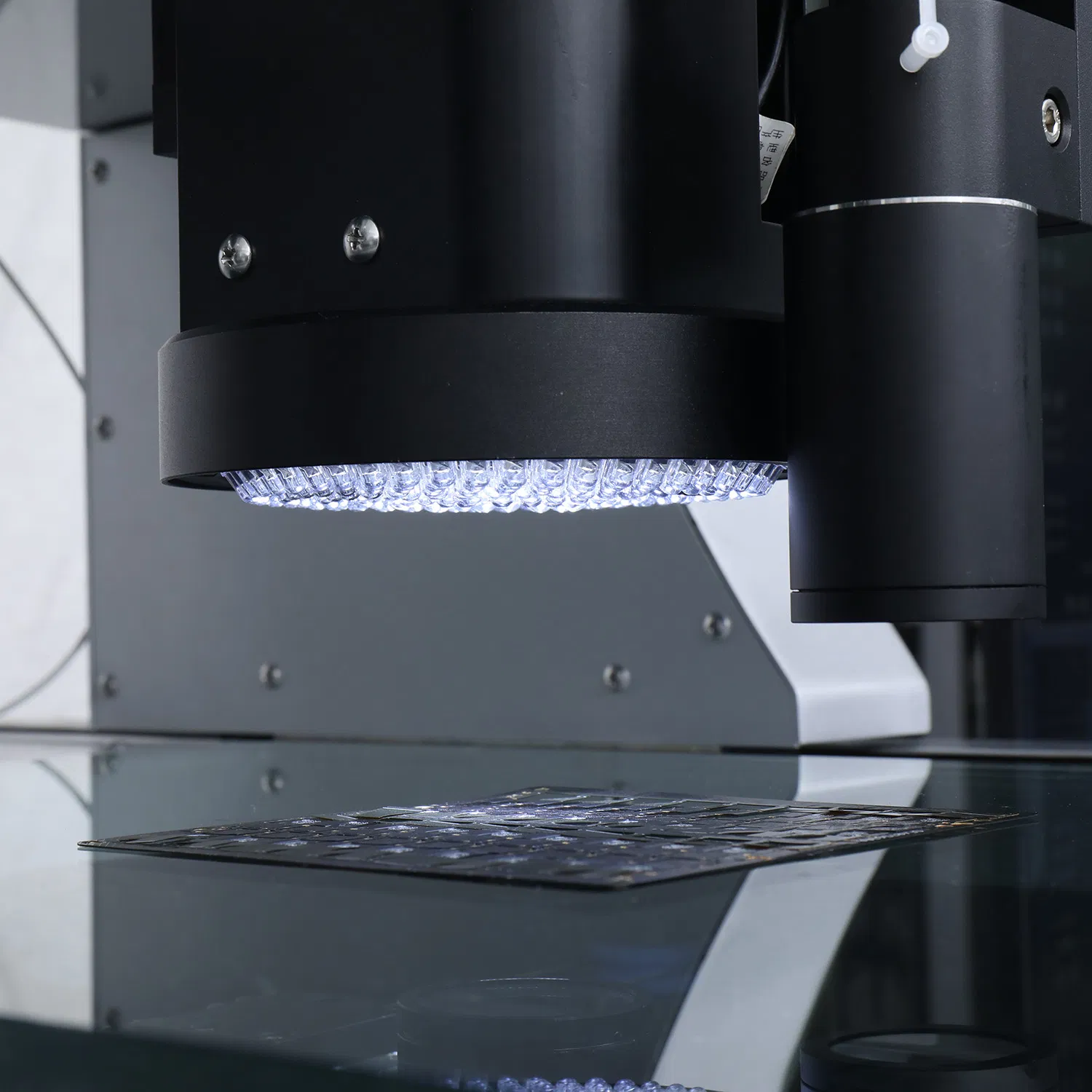

  • Iluminação Inteligente: Fonte de luz de superfície anular de 48 grupos independentes, ajustável via software.
  • Software de Medição: Equipado com software QuickMeasuring para detecção automática e programação eficiente.

Especificações Técnicas

Parâmetro Detalhes Técnicos
Faixa de Medição (X/Y/Z) 300 x 200 x 200 mm
Precisão X, Y ≤ (3 + L/200) μm
Precisão Z ≤ (4 + L/200) μm
Resolução da Escala 0.5 μm (GSI Linear Scale)
Sistema de Vídeo HIKVISION CCD com Zoom Automático
Ambiente de Trabalho 20ºC ± 3ºC; Humidade: 45% - 75%
Dimensões do Equipamento 1540 * 866 * 1750 mm
Alimentação 220V ± 10%, 50Hz

Galeria de Detalhes

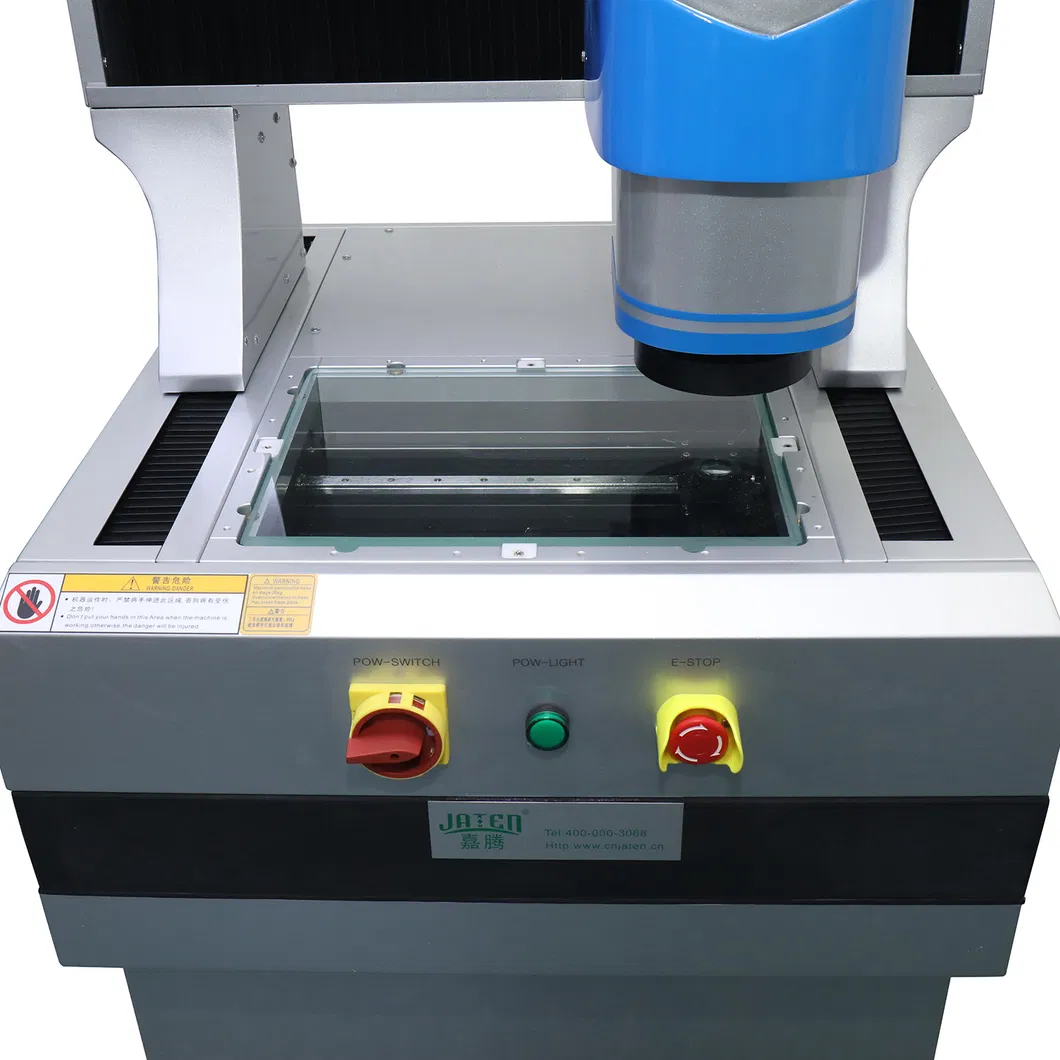

Visão frontal da máquina CNC

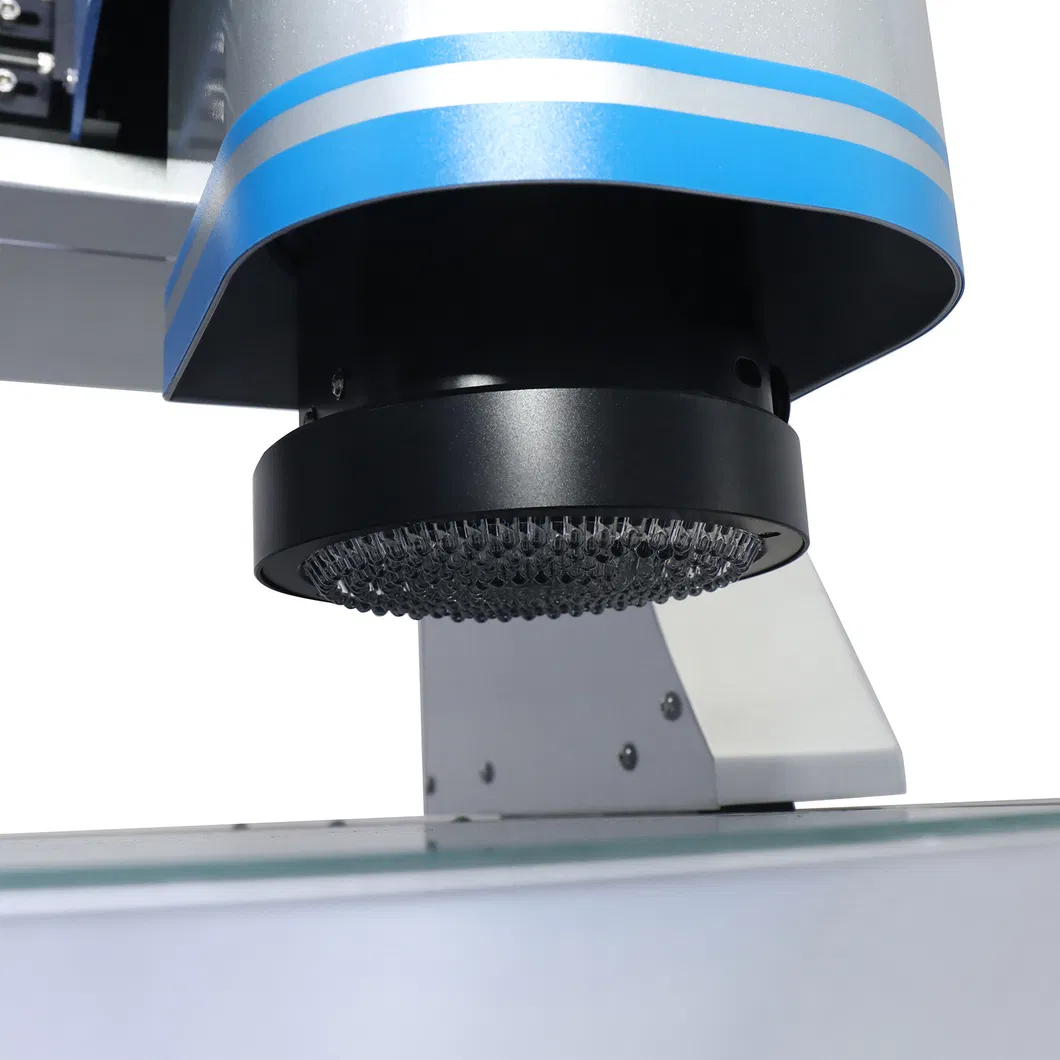

Detalhe do sistema óptico

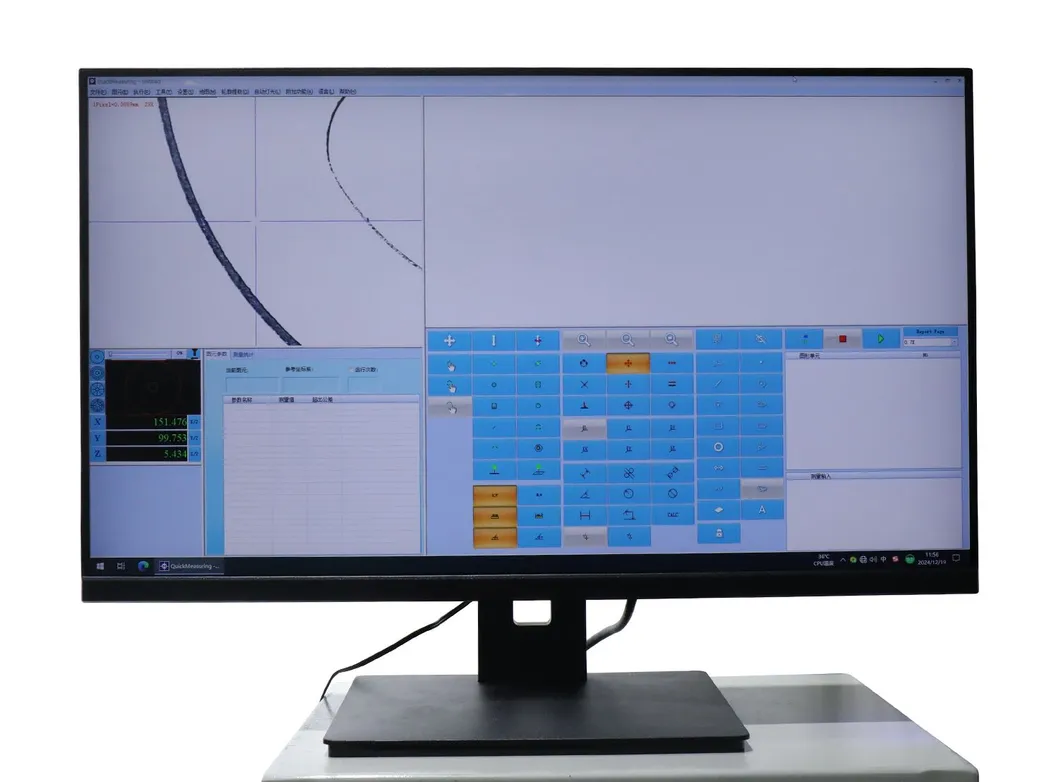

Interface de software e hardware

Perfil e Aplicações Industriais

Especialistas em fabricação de soluções de metrologia de precisão, oferecemos sistemas avançados para testes bidimensionais e tridimensionais. Nossos equipamentos são amplamente utilizados em:

Indústrias Atendidas:

Fabricação de moldes, injeção de plásticos, peças automotivas, componentes de relojoaria, estamparia de precisão, indústria de cabos e instituições de pesquisa.

Instalações de fabricação
Treinamento técnico no local

Perguntas Frequentes (FAQ)

Que tipos de equipamentos de medição estão disponíveis?
Especializamo-nos em máquinas de medição por visão (manuais e totalmente automáticas), projetores de medição e soluções de automação para testes dimensionais 2D e 3D básico.
Quais indústrias mais utilizam estas soluções?
Nossos produtos são amplamente aplicados na fabricação de moldes, peças automotivas, eletrônicos, componentes de precisão e instituições educacionais.
Como é garantida a precisão dos equipamentos?
Utilizamos componentes ópticos de alta precisão, estruturas de mármore estáveis e escalas lineares de alta resolução (0.5μm), além de rigorosos processos de calibração.
O software de medição está incluído?
Sim, as máquinas CNC vêm equipadas com o software QuickMeasuring, que permite programação automática, medição de elementos geométricos e exportação de dados.
Existe suporte pós-venda e treinamento?
Oferecemos suporte técnico completo, incluindo diretrizes de instalação, treinamento de operação e solução de problemas para garantir a máxima eficiência do equipamento.
Quais são as condições de pagamento padrão?
O método padrão é 100% TT (transferência telegráfica), com o pagamento integral processado antes do embarque do equipamento.
